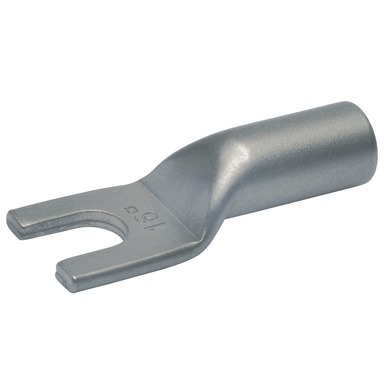

Tubular Cable Lugs, Ni, Fork Type
Material: High-grade nickel
Features:
- Simple and safe connection due to flat contact surfaces and internal chamfer
- For pre-rounded multi-stranded sector shaped conductors
- Suitable for high temperatures to 650 °C
- Simple fork-type mounting
| PART NO. | Nominal cross- section mm² |
Conn. bolts dia. | D1 | A | B | D2 | D4 | L | Weight/100 pcs. ~kg |
|---|---|---|---|---|---|---|---|---|---|
| 56C4 | 0,5-1 | M4 | 1,6 | 5 | 6,5 | 4,3 | 3,2 | 13 | 0,070 |
| 56C5 | 0,5-1 | M5 | 1,6 | 6 | 7,5 | 5,3 | 3,2 | 14 | 0,075 |
| 57C4 | 1,5-2,5 | M4 | 2,3 | 6 | 7,0 | 4,3 | 3,9 | 13 | 0,095 |
| 57C5 | 1,5-2,5 | M5 | 2,3 | 6 | 7,5 | 5,3 | 3,9 | 14 | 0,095 |
| 57C6 | 1,5-2,5 | M6 | 2,3 | 6 | 9,5 | 6,5 | 3,9 | 16 | 0,110 |
| 58C4 | 4-6 | M4 | 3,6 | 9 | 9,5 | 4,3 | 5,6 | 18 | 0,250 |
| 58C5 | 4-6 | M5 | 3,6 | 9 | 9,5 | 5,3 | 5,6 | 19 | 0,255 |
| 58C6 | 4-6 | M6 | 3,6 | 9 | 9,5 | 6,5 | 5,6 | 19 | 0,235 |
| 59C5 | 10 | M5 | 4,5 | 10 | 12,0 | 5,5 | 6,5 | 21 | 0,320 |
| 59C6 | 10 | M6 | 4,5 | 10 | 12,0 | 6,5 | 6,5 | 22 | 0,340 |
| 60C5 | 16 | M5 | 5,5 | 13 | 12,0 | 5,5 | 7,5 | 26 | 0,440 |
| 60C6 | 16 | M6 | 5,5 | 13 | 12,0 | 6,5 | 7,5 | 27 | 0,450 |
| 60C8 | 16 | M8 | 5,5 | 13 | 13,5 | 8,5 | 7,5 | 29 | 0,520 |
